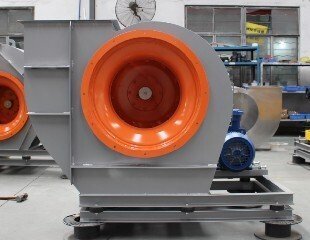

現在，低噪音的火箱離心風機被廣泛使用。作為一款優 質的風機產品，在安裝這款低噪音防火柜離心風機產品時要注意什么？低噪音防火柜離心風機

1、低噪音防火柜的離心風機需要直接放在基礎上，水平放置兩個斜墊。

2.現場組裝低噪音防火柜離心風機時，應妥善保護底座切割段，以免生銹或工作。將底座放在底座上時，使用傾斜的墊塊將底座調平。

3、裝配主軸和軸承套時，必 須按設備技術文件的規定進行檢查。軸承蓋與軸瓦的過盈量必

 須為0.03～0.04mm（測量軸瓦外徑和軸承座內徑）。

4、請將低噪音火箱離心風機軸承座與底座連接牢固，避免縱向凹凸超過0.2/1000。使用水平主軸進行測量。的凹凸不能超過0.3/1000。使用水平儀測量軸承板的水平分割面。

5. 配備滾動軸承的低噪音防火柜離心風機。安裝轉子后，兩個軸承架的軸承孔錯開，轉動靈活。

[h/]6。在磨削軸承套前，需要對轉子軸和外殼軸進行校準，調整螺旋槳與進氣口的間隙，以及主軸與后軸孔的間隙。外殼需要調整，以滿足設備技術文件的要求。

7、低噪音火箱離心風機對中時，低噪音火箱離心風機軸與電機軸的錯位：徑向定位動作不得超過0.05mm，傾角不得超過 0.2/100。

8、組裝機殼時，機殼的位置必 須以轉軸為基準。機殼的軸向和徑向與機殼進口的間隙是設備的技術文件。同時請確認地腳螺栓是否擰緊。設備技術文件中未規定游隙值時，軸向游隙通常為螺旋槳外徑的1 / 100，徑向游隙必 須 均勻分散。該值必 須為 1.5/100 ~ 3 / 1000。調整螺旋槳（其中之一）的外徑。為了提高低噪音防火柜離心風機的效率，請減小間隙值。
